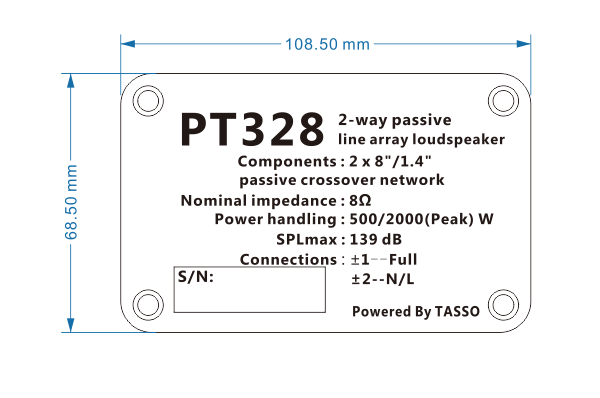

PT328 Código de construcción
Los altavoces pasivos bipolares bidireccionales estarán compuestos por dos unidades de baja frecuencia de 8 pulgadas con componentes magnéticos de neodimio y una unidad de compresión de neodimio de salida de 1.4 pulgadas con un vibrador de 3 pulgadas, montado en un dispositivo especial de conformación de ondas y una red cruzada pasiva. los altavoces solo podrán ser operados por un amplificador de controlador compatible dedicado.
La carcasa del Gabinete estará hecha de madera contrachapada marina con un acabado PCP (protección del Gabinete de poliurea) resistente al impacto y al viento y la lluvia.

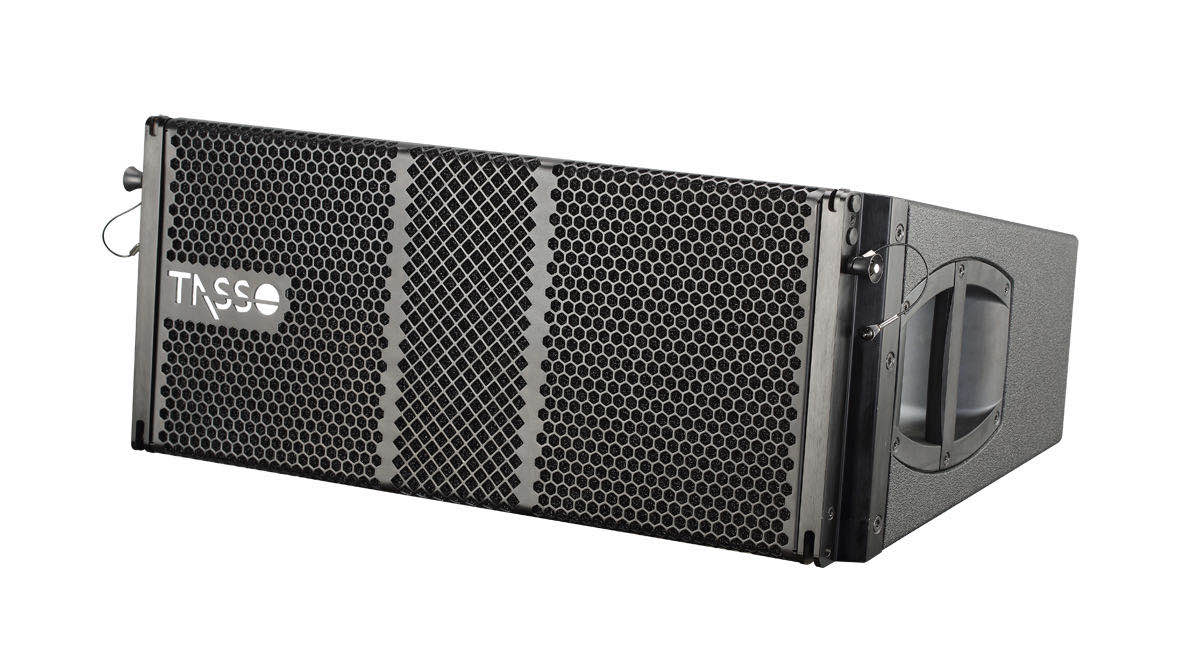

El conductor debe estar protegido por una rejilla metálica ligera con espuma insonorizada detrás de la rejilla. El Gabinete deberá estar equipado con un mango en cada placa lateral y con dos mangos adicionales incorporados en la parte inferior trasera.

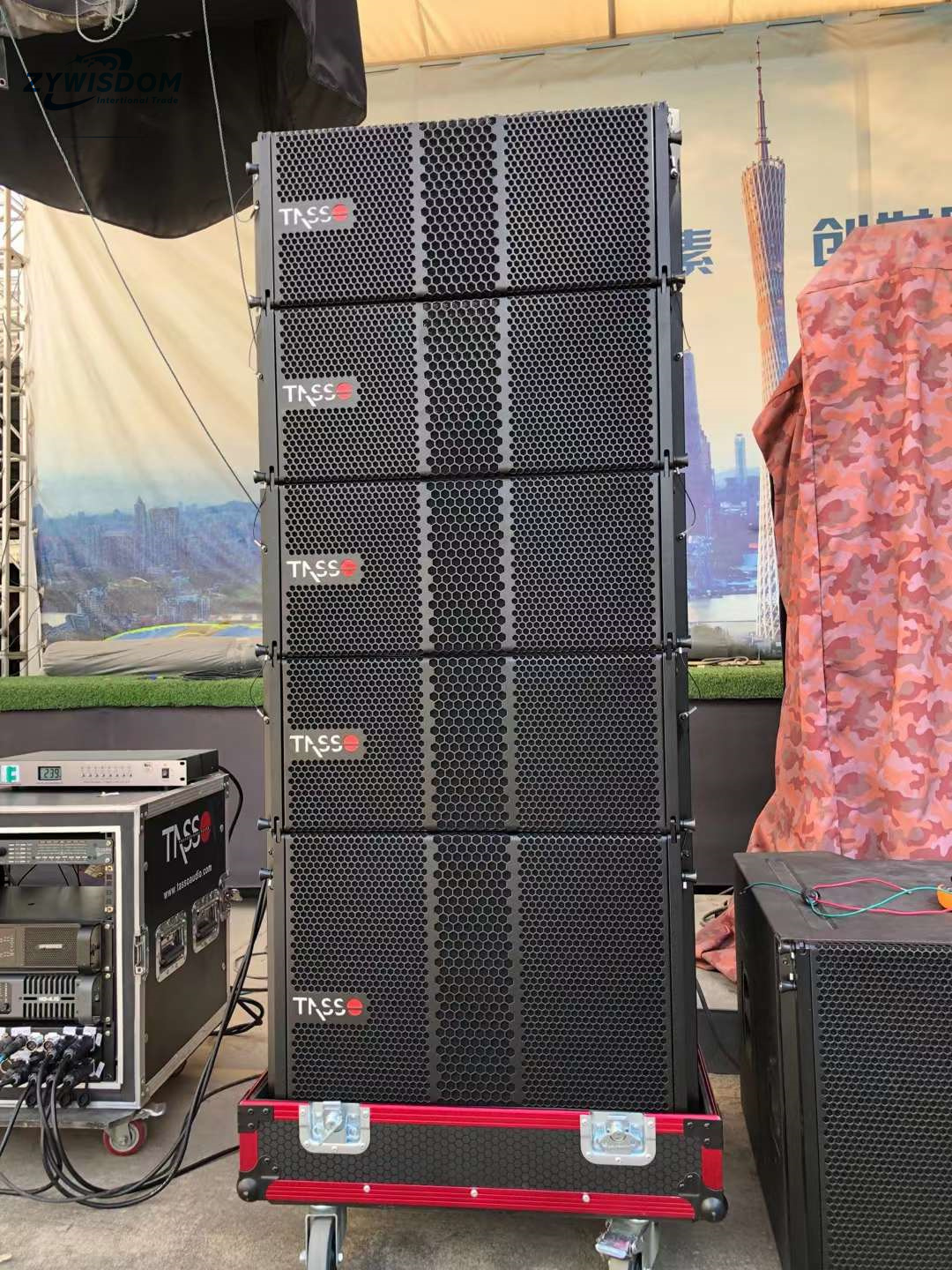

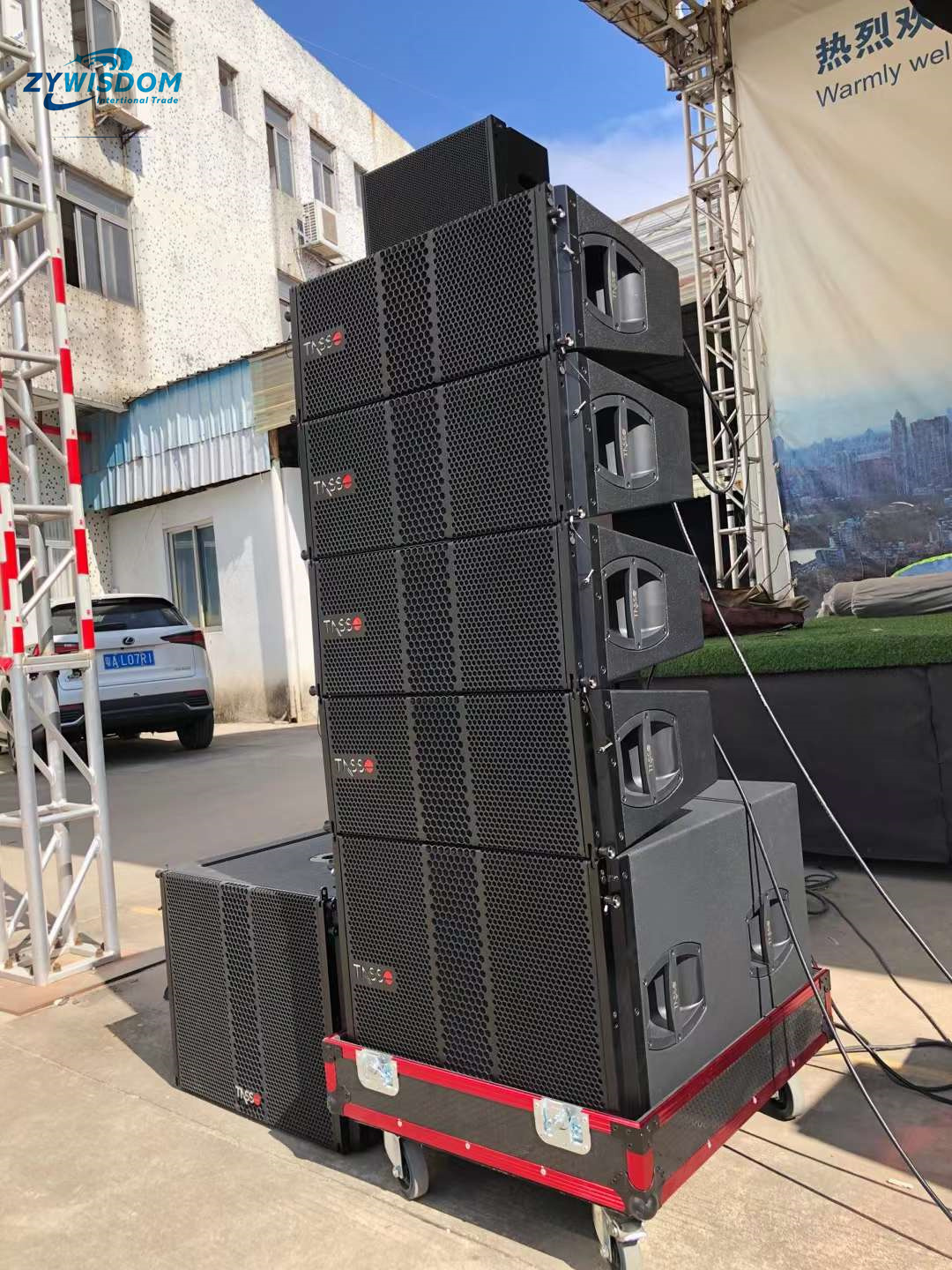

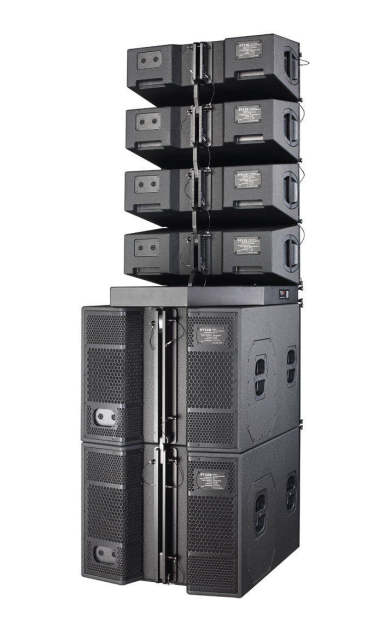

El Gabinete incluirá un sistema de aparejo de tres puntos para ensamblar una matriz de fuentes de línea vertical de hasta 24 gabinetes y estará equipado con un soporte de vuelo especial.

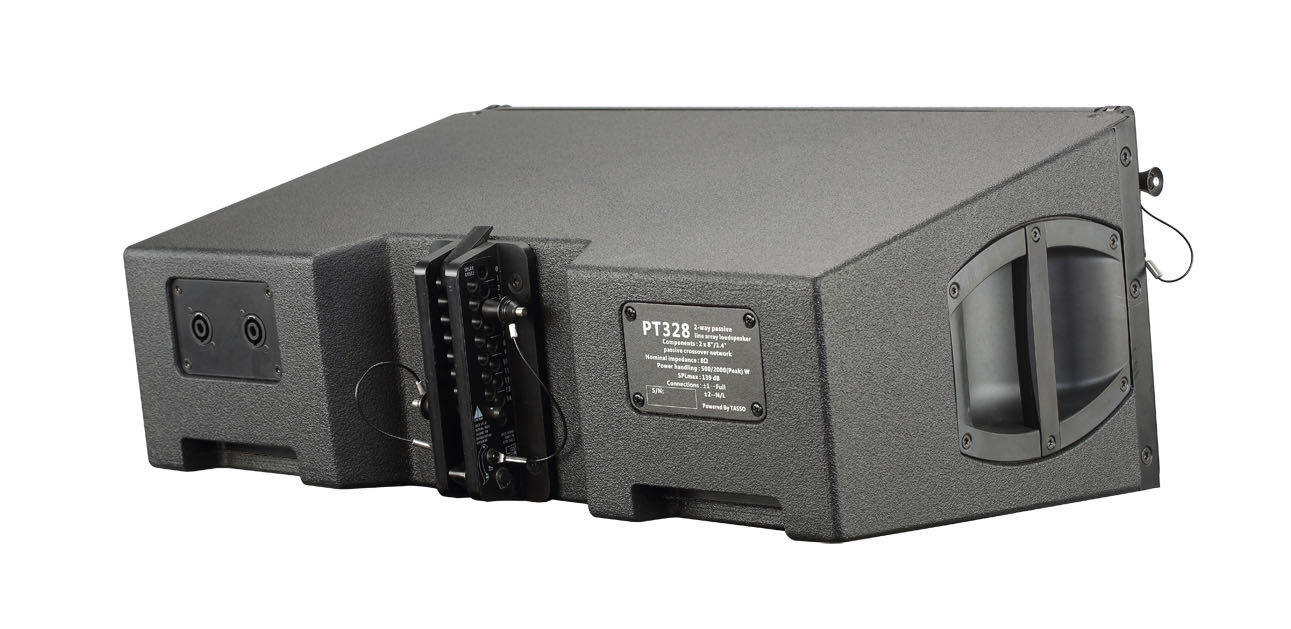

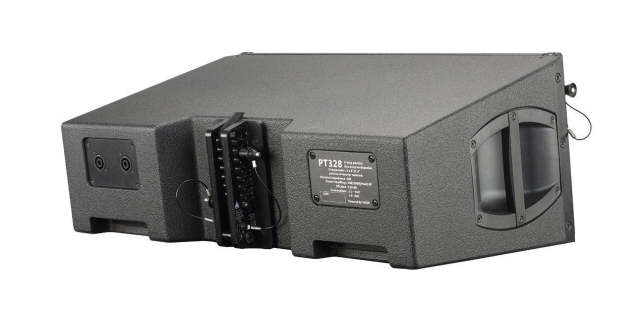

El panel de conexión en la parte posterior debe estar integrado y equipado con un enchufe speakon NL4 M (opcional NLT4 F/ M o conector EP5).
El ángulo nominal de dispersión horizontal del altavoz debe ser de 80°. El ángulo de dispersión vertical de la matriz ensamblada estará determinado por la geometría del ángulo de desarrollo entre los armarios, que podrá ajustarse en incrementos de 1° en un rango de 0° a 14°.
|
Frequency Response |
54Hz-19kHz |
|
DSP |
100Hz-19kHz |
|
SPL |
139dB |
|
Nominal Impedance |
8Ω |
|
RMS power |
500W |
|
Peak |
2000W |
|
Dispersion |
80° |
|
Splay angle setting |
0°-14°（1°increment） |
|
Component |
2×8"LF; 1.4"HF |
|
Connections |
2×NL4 Conventional Connector |
|
N.W |
20kg |
|
Dimensions(WHD) |
630×257×375mm |
